Bord sekirite-Mak CYNDAR
- SE2529-L(longè-mM)-04K-2m(longè kab-MM)
- Non: Edge Sekirite
- Modèl: SE2529-1000-04K-2m
- Longè kontak:1000mm
- Kalite kab ak konfigirasyon:Doub fil anba, kalite K-
- Longè kab:2m kab pou chak bò (2 nwayo pou chak bò)
- Pwofil alyaj aliminyòm:25mm lajè (pwofil ki depase 1 mèt yo pral divize an plizyè pwofil pou fasilite transpò; teren anti-kolizyon an rete yon sèl pyès)
- Longè teren ak longè kab customizable anti-kolizyon
- Ka konekte ak rle sekirite oswa kontwolè kontak.
Pwodwi pou Telefòn si ou vle
Relè sekirite
- Modèl: SRC106
- Ekipman pou pouvwa: 24V DC
- Sòti: 3 kontak enstantane nòmalman louvri + 1 kontak enstantane nòmalman fèmen
- De -kanal pwòp tèt-tès
- Reyajiste: Reyajiste otomatik ak manyèl
Kontwolè Edge (modèl ekonomi)
- Modèl: SEC-A67
- Tès pwòp -chanèl sèl-
- Yon bò nan kontak la mande pou yon rezistans ekstèn nan 8.2KΩ
- Sòti: 1NC + 1NO
Reyajiste: Otomatik reset manyèl Nòt: Kontak sekirite a pa ta dwe konekte dirèkteman ak ekipman pou pouvwa a. Maksimòm vòltaj ak aktyèl: DC24V/100mA. Si yo pa vle yon relè sekirite / kontwolè kwen, li ka kontwole atravè tèminal negatif yon relè entèmedyè DC24V oswa 12V.
Pou plis espesifikasyon, tanpri al gade manyèl itilizatè a epi kontakte sèvis kliyan.

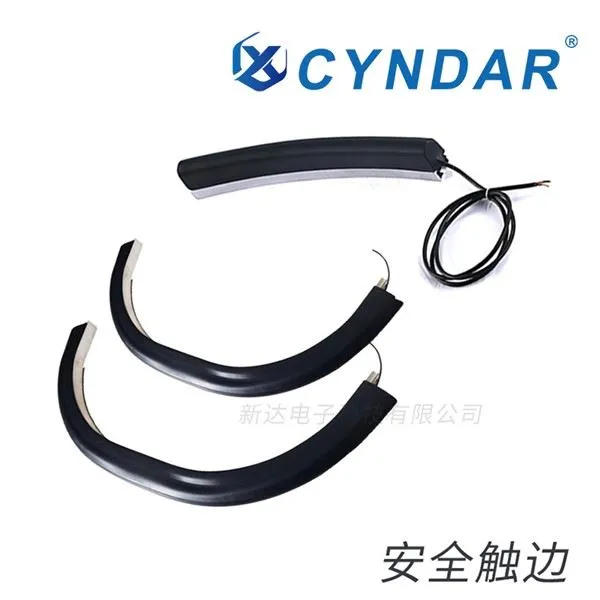

Edge sekirite ak sistèm pwoteksyon:Nou ofri pwodwi kwen sekirite pou pòt otomatik ak bra robotik, lè l sèvi avèk detèktè kontak yo anpeche aksidan zongle. Konsepsyon ki lejè ak solid la sipòte itilizasyon alontèm-nan anviwònman difisil.
aplikasyon endistri yo
Karakteristik ak avantaj:
Fasil pou enstale
Te fè ak kawotchou EPDM - ki reziste aje, ak bon rezistans ozòn, rezistans move tan, ak rezistans nan sèten korozyon chimik.
Aplikasyon:
Aplikasyon: Bann kwen sekirite yo se aparèy deteksyon -presyon yo itilize pou anpeche blesi kraze. Yo enstale sou kwen prensipal la nan gwo pòt oswa machin k ap deplase (tankou zouti machin CNC oswa panno roulo).
Seleksyon modèl kwen sekirite
1.Modèl estrikti deskripsyon
|
Estrikti modèl |
A |
B |
C |
D |
F |
|
Deskripsyon |
Kòd Modèl |
Longè |
Metòd priz ak konfigirasyon teknik |
Longè kab |
Kontwolè |
|
Remak |
Gade Tablo Seleksyon P2 |
Inite: mm |
0.4m estanda |
SRC A67 IR |
Yon- Kòd modèl: tankou SE2527,SE2540,SE3547,SE3050elatriye.
B- Longè deskripsyon: an milimèt, pa egzanp,SE2527-500, tou gen yon longè 500mm
C - Konfigirasyon priz oswa lòt pèsonalizasyon fòm:
|
Kòd1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
Imaj sortan |
|
|
|
|
|
|
|
|
|
Kòd 2 Pou konfigirasyon kab, tanpri al gadeTablo 5. |
F/R/NC |
F/R/NC |
K |
K |
F/R |
K |
||
|
Explain |
Single bò dwat plon Youn nan karakteristik estanda yo |
S sèl plon anba Youn nan karakteristik estanda yo |
Dwat kondwi sou tou de bò yo |
Doub plon anba |
Single bò plon |
Doub bò mennen |
Lòt fòm Customized |
|
Tenstriksyon konfigirasyon teknik
Chwazi konfigirasyon teknoloji liy sortan an selon kontwolè konfigirasyon an
|
Kòd konfigirasyon sortan |
Eksplike |
Dyagram sikwi entèn |
Kalite priz |
Enstriksyon fil elektrik |
|
R Kalite |
2-sistèm fil. Rezistans entegre |
|
01,02,05 (Sèl bò plon) |
Bati -nan 8.2KΩ rezistans; ka konekte ak relè sekirite SRC106 oswa kontakte kontwolè kwen SEC-A67 (ak deteksyon kase fil). Ou ka konekte relè entèmedyè (pa gen deteksyon kase fil) |
|
K Kalite |
4-fil sistèm.Rezistans ekstèn ka konekte.2 ansanm pasif NON pwen |
 |
03,04,06 (Double-kòd) |
Yon rezistans ekstèn ka konekte ak Lè sa a, ekipe ak relè sekirite SRC106 oswa kontak kontwolè kwen SEC-A67 (ak deteksyon kase fil); DC24V entèmedyè relè, PLC - (0V kontwòl). |
|
Kalite NC |
2-fil sistèm.NC. |
 |
01,02,05 (Sèl bò plon) |
NC pwodiksyon, disponib sèlman pou modèl SE1604/SE1622; Li se relativman difisil epi li mande pou 1-3 santimèt deformation deklanche, ak yon reyon R minimòm de 770mm; Èske yo ka konekte ak rle entèmedyè, PLCs, rle sekirite (modèl: SRC106, tanpri mande vandè a pou manyèl la rezistans Chuzhi) |
Soti ak konfigirasyon teknik
D- Longè kab:
|
Kòd |
Pa ekri |
1m |
2m |
3m |
4m |
Nimewo m |
|
Explain |
Longè 0.4m |
Longè 1m |
Longè 2m |
Longè 3m |
Longè 4m |
Longè mèt koutim |
E- Opsyon kontwòl:
|
|
Kalite sekirite |
Kalite san danje epi ekonomik |
Pa gen sikwi sekirite |
Pa gen relè |
|
Kòd |
SRC |
A67 |
IR |
|
|
Explain |
Relè sekirite Li gen yon fonksyon siveyans dekoneksyon epi li satisfè nivo sekirite a; li gen yon fonksyon reset. Paramèt referans P5: Konfigirasyon pwodiksyon an ka sèlman chwazi kòm kalite R (jiska de kwen kontak) oswa kalite K (bò kontak miltip yo ka konekte nan seri) |
Kontwolè Edge SEC-A67 Avèk siveyans kraze fil; paramèt yo ka jwenn nan P9; ka konfigirasyon liy sèlman dwe chwazi kòm R (1 kwen kontak) oswa kalite K (bò kontak miltip yo ka konekte nan seri) |
Relè bobin Pa gen siveyans dekoneksyon: Pa gen restriksyon sou konfigirasyon priz |
Pa ekri |
Modèl deskripsyon
Enstriksyon pou koupe aliminyòm: Pou anbakman deyò Lachin, seksyon aliminyòm ki depase 1 mèt yo pral koupe an de seksyon, kite teren an anti-kolizyon entak. Si ou pa koupe, tanpri kontakte transpòtè machandiz la pou-ranmase moun.
Egzanp modèl:SE2527-3000-02R-2m-SRC. Sa a endike modèl SE2527 la, 3000mm longè (seksyon aliminyòm lan pral spliced nan 2-3 seksyon, teren an kawotchou ap rete yon sèl moso), yon sèl plon anba, 2 mèt nan konekte fil, yon bati-an 8.2kΩ rezistans, ak yon relè sekirite SRC-106.
Egzanp modèl:SE2527-3000-04K-A67. Sa a endike modèl SE2527 la, 3000mm longè (seksyon aliminyòm lan pral spliced nan 2-3 seksyon, teren an kawotchou ap rete yon sèl moso), doub plon anba, 0.4m nan chak fen, pwòp tèt ou-konekte rezistans ekstèn, ak yon kontwolè kwen SEC-A67.
Egzanp modèl:SE2527-1000-RS. Endike modèl SE2527, longè 1000mm (aliminyòm se yon moso antye), Customized dapre dyagram nan, metòd fil elektrik jan yo montre nan dyagram nan, bati-an 8.2KΩ rezistans, pa gen ladan yon kontwolè.
2.Multi -konfigirasyon fil elektrik kwen pou relè sekirite ak kontwolè kwen
Metòd koneksyon seri sa a ka konekte jiska 10 kwen sekirite nan seri, ak yon longè kwen total ki pa plis pase 30 mèt ak yon longè total kab ki pa plis pase 60 mèt.
Metòd fil elektrik kontwolè - N kwen manyen sekirite konekte nan seri
3.Blind zòn deskripsyon
Longè kab la se 450 ~ 500mm, ki ka Customized ak alonje
Yon bout nan liy sekirite a pa gen okenn zòn aksyon (zòn avèg), ak longè a se apeprè 15 ~ 30 (mm)
Fen ki pa soti nan Edge Sekirite a se yon zòn mouri, ak yon longè apeprè 5-10 (mm)
Figi 3 zòn avèg
4.Paramèt teknik nanEdge sekirite
|
Ppwojè |
Kwen sekirite |
|
|
Dmòd eteksyon |
Mòd deteksyon presyon |
|
|
Maksimòm ang endiksyon |
〈 90 degre |
|
|
Fòs deklanche (dapre spesifikasyon ak itilizasyon) |
Pi gran pase oswa egal a 20n ~ 70n (pi piti gwosè, pi piti fòs deklanche) |
|
|
Distans deklanche |
3 ~ 5mm; nc: 10 ~ 20mm |
|
|
Chanje aktyèl \\ vòltaj |
Max.100ma \\5v |
|
|
Max. Vòltaj kontwolè |
Dc24v |
|
|
Mòd siyal 1 |
PasifNON (pa dirèkteman konekte ak ekipman pou pouvwa a, ak yon relè sekirite espesyal ak kontwolè Edge sekirite ka nc pwodiksyon) |
Se sèlman youn nan yo Pwodiksyon siyal |
|
NCpwodiksyon (sèlman SE1604 ak SE1622 modèl yo gen pwodiksyon nc ak yon distans deklanche nan 10-20 mm) |
||
|
Konte frape |
20,000 fwa |
|
|
Materyèl nan kouch pwoteksyon sifas la |
TPE elastomè, epdm kawotchou (nwa) |
|
|
Tanperati anbyen |
-20 degre ~ 55 degre |
|
|
Nivo pwoteksyon |
IP65 (personnalisable IP67) |
|
|
Imidite maksimòm (23 degre) |
95% (kondansasyon) |
|
|
Tan repons |
13 ms |
|
|
Diferans komen |
± 3mm anba a 1m; ± 6mm anba a 3mm; ± 15mm pi wo a 6m; |
|
|
Distans twou / koube |
Tolerans distans twou ± 0.5 ~ 1mm; koube tolerans ± 1 ~ 2mm |
|
|
Estanda fil elektrik ekipay |
Longè: 40 cm (personnalisable); dyamèt fil: 3.5mm; seksyon nwayo kwiv: 0. 25mm2 ;Pi gran pase oswa egal a 60n |
|
|
Longè / tanof nimewo |
Longè inite sèl nan 6m; seri pa depase 5 fil |
|
|
Backglue fòs |
Pi gran pase oswa egal a 60n/mm |
|
|
Kowozyon prevantif |
Rezistans nan asid twò grav ak alkali |
|
|
Akò avèk |
Sistèm kontak sekirite ki konpoze de yon kwen sekirite ak yon relè sekirite Tner-A31 \\ SRC106 \\ CDSR-DN1104 satisfè nòm sa yo. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
Remak: Tanpri kontakte manifakti a pou lòt espesifikasyon Customized
