XD-TOF-05D seri ki genyen de dimansyon TOF obstak evite sekirite scanner lazè. Lidar evite obstak sekirite a ka rive jwenn yon seri siveyans 5 mèt ak yon ang 270 °. Li ka aprann otomatikman, aprann sèn sou plas, epi kontwole kontou yo. Fonksyon yo fèmen-yo ak rekòmanse yo nan liy ak mezi pwodiksyon liy mouvman. One Stop operasyon yo ak konsidere pwodiksyon an. Capteur lidar 2d la sitou baze sou nouvo kontra enfòmèl la, ékonomi, vit mezi, ti gwosè, pwa limyè, konsomasyon pouvwa ki ba ak pwodwi pri ki ba. Li adopte je-san danje pwoteksyon lazè ak konfòme li avèk estanda. IP65 enpèmeyab ak enpèmeyab, toujou apwopriye pou anviwònman piman bouk.
Paramèt pwodwi
Enfòmasyon de baz yo | ||
non pwodwi | TOF 2D Lidar Scanner | |
Nimewo pwodwi | XD-TOF-05D | XD-TOF-05D |
IO pwodiksyon | NPN | PNP |
Karakteristik | ||
Sous limyè lazè | 905nm (klas I) | |
Ranje ang optik | 270° | |
Scan pousantaj ankadreman | 15Hz / 30Hz | |
zòn travay | 0.05m~5m | |
Fonksyon aprantisaj pwòp tèt ou | Otomatikman analysis anviwònman an ak jenere zòn | |
Paramèt mekanik / elektwonik | ||
Lyen elektrik | DB15 GASON / Bulk | |
Pwovizyon pou vòltaj | DC 9V ~ 28V | |
Konsomasyon pouvwa | 2W | |
Chanje kondwi | DC 30V 50mA MAX | |
Koki koulè | limye ble | |
Pwoteksyon klas | IP65 | |
pwa | 150g san kab | |
Dimansyon (L × W × H) | 50mm × 50mm × 76mm | |
Pèfòmans | ||
Rekonèt fòm objè | Prèske nenpòt fòm | |
Mezi erè | ± 30mm | |
Kantite gwoup rejyonal yo | 16 gwoup rejyonal, chak gwoup rejyonal gen 3 rejyon | |
Entèfas | ||
USB | Mikwo-USB | |
antre | GND / NC × 4 | |
Chanje pwodiksyon an | NPN × 3, ekipman k ap travay endikasyon estati × 1 | PNP × 3, ekipman k ap travay endikasyon estati × 1 |
Siyal pwodiksyon kenbe tan | 100 ms ~ 10,000 ms (reglabl) tipik valè 330 ms | |
Tan repons | 67 ms ~ 30,000 ms (reglabl) tipik valè 134 ms | |
Endikatè Status | Endikasyon estati × 1, endikasyon gwoup zòn × 3 | |
Paramèt anviwònman an | ||
Anti-Vibration | 10-55 Hz, anplitid 0.75 mm, XYZ triyaksyal, 2 èdtan pou chak aks; 50-200 Hz, 196 m / s² (20G), vitès optik 2 min / sik, XYZ triyaksyal, 2 èdtan pou chak aks | |
Travay tanperati | -10℃~+55℃ | |
Ranje tanperati Depo | -30℃~+75℃ | |
Ability yo reziste limyè anbyen | ＜ 15000lux | |
Karakteristik prensipal la
Travay prensip
Seri 05D la se yon TOF lazè Scanner Sensor ki gen konpozan debaz ki gen ladan konpozan mekanik, elektrik ak lojisyèl. Lè w ap travay, yo pral emèt gwo bout bwa a lazè deyò epi yo pral reflete lè gwo bout bwa a lazè frape yon objè. Reseptè a detekte siyal la limyè reflete, ak Lè sa a, tan pase. Modil analiz la mezire diferans lan tan ant limyè a reflete ak limyè a emèt, ak miltipliye tan an pa vitès la nan limyè jwenn distans la vwayaje nan limyè a, kidonk jwenn kalkil la.Pozisyon nan objè a mezire.
jan yo montre nan figi a:
Koòdone lojisyèl
Solisyon aplikasyon senaryo
| Capteur lidar Sekirite pwoteje pwen danjere nan yon robo sèl | Aplikasyon nan scanner lazè 2D nan Stamping | Aktive baryè pakin | Lidar yo itilize nan deteksyon tank vid ak mezi nivo likid |

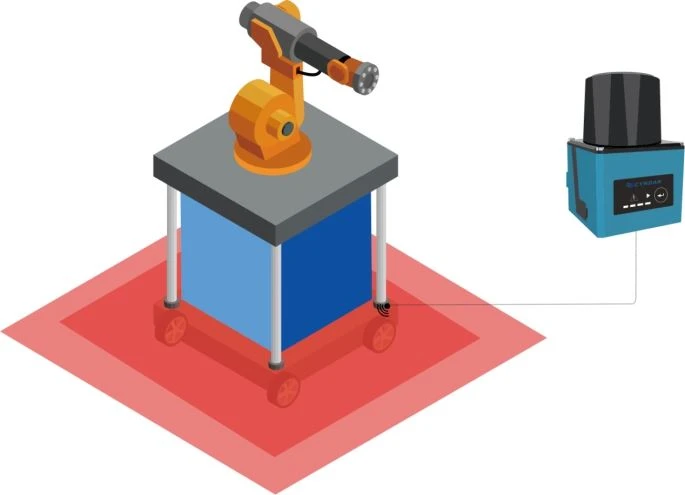

| Tout sistèm robo endistriyèl la gen yon estrikti kontra enfòmèl ant ak presizyon pwezante segondè repete. Li ka itilize pou soude plas, chaje ak dechaje, Distribisyon, fanm k'ap pile ak koupe lazè. Tanpri itilize XD-TOF-05DCyndar scanner lazè sekirite pou siveyans konplè ak pwoteksyon nan robo la. Ranje pwoteksyon an se 0.5-5 m, ki se solisyon an pafè pou ranje fèmen. Robo la ka kontinye etap travay defini li yo. | Yon estanda sekirite lazè scanner enstriman 05D enstale sou mwazi an pou pwoteje anviwònman mwazi an. Capteur a lazè sekirite pwoteje zòn nan devan laprès la ant de pòtay yo zouti. Si gen moun oswa objè nan zòn nan, li entèdi yo retire oswa pwolonje zouti pou la près. | Valè switch NPN oswa PNP nan scanner lazè 2D ka detekte epi kontwole obstak pakin yo. Lè veyikil la pase, levye fren an leve pou pèmèt veyikil la pase. Distans deteksyon lidar la reglabl, epi tan pòtay la entèlijan kontwole pou bay yon baz serye ak garanti sekirite pou antre ak sòti jesyon, epi pou satisfè antre efikas ak sòti jesyon otowout la oswa pakin. | Lè pwodwi pwodwi likid, Capteur lazè sekirite mezire nivo likid la san ou pa manyen likid la pou kalkile nivo likid la. Sèvi ak metòd mezi sa a pou mezire likid ak solid. TOF-05D 2d lidar Capteur gen pri antretyen ki ba, pèfòmans segondè, segondè presizyon, segondè fyab ak lavi sèvis long. |
 |  |  |  |
| 2D Lidar Scanner pwoteje operatè nan zòn depo navèt | Aplikasyon nan scanner lazè 2D nan Stamping | Capteur scanner lazè detekte protrusions | Aplikasyon de Capteur lidar sekirite nan pwoteksyon zòn nan |

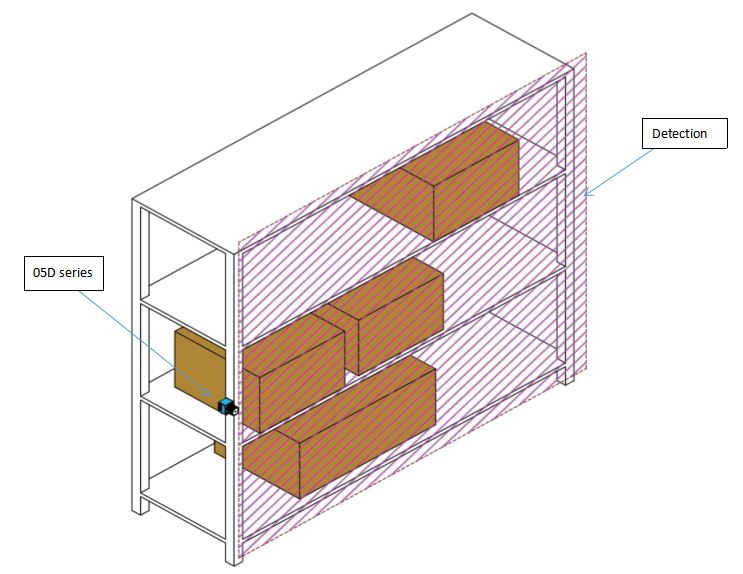

| Sistèm nan depo refere a depo a ki genyen twa dimansyon nan materyèl nan etajè ak palettes, posode fatra ak katon kòm inite. Lè anplwaye atelye antre nan tras navèt la, eskanè lazè kontra enfòmèl ant sekirite XD-TOF-05D oswa XD-TOF-10H gen pwoteksyon ak avètisman ki ka chanje. | 1-1 kontwòl aksè 1-2 Nan ka sa a, zòn nan pwoteksyon soti nan zòn 3 nan zòn 1 nan gwoup la zòn travay piti piti diminye. Pwen prensipal yo nan estrateji pwoteksyon li yo jan sa a: 1. Lè yon objè oswa yon moun anvayi Zòn 3, sistèm lan ap avèti entrizyon an. 2. Lè w ap anvayi zòn 2, y ap bay yon avètisman pi fò. 3. Lè w ap antre nan zòn 1, yon alam pral sonnen epi raple administratè sistèm lan. Selon diferan bezwen itilizatè yo, pozisyon enstalasyon ak wotè seri TD la ka ajiste kòmsadwa. Ou ka chanje fòm ak kalite zòn lan tou selon anviwònman kote kontwòl aksè a ye. | Nan ka sa a, yon eskanè lazè sekirite enstale sou etajè a pou detekte si gen kago ki antre nan avyon deteksyon an epi anpeche kago a tonbe. Menm jan an tou, 05D seri eskanè lazè sekirite kapab tou itilize yo detekte protrusions sou sifas orizontal. Itilizatè yo ka configured selon bezwen yo. | Pwoteksyon Zòn gen aplikasyon pou gwo echèl nan pwoteksyon sistèm mobil yo, ak AGV oswa evite obstak machin se youn nan yo. Seri 05D la monte sou yon kabwa AGA. Machin nan AGV kondwi sou yon wout fiks yo. Lè yon objè antre nan zòn 3, Capteur optik lazè sekirite kontwole machin nan pou kòmanse ralanti; lè li antre nan zòn 2, Capteur optik lazè sekirite kontwole li pou kontinye ralanti; lè 1 se opinyon, li sispann. |
 |  |  |  |
Lòt pwodwi spesifikasyon
| XD-TOF-10H | XD-TOF-20H | XD-TOF-25 | XD-TOF-30 | XD-TOF-50 |
10m zòn k ap travay Ranje eskanè 270 ° 0.08 ° rezolisyon 45K / s pousantaj nwaj segondè HQPC meyè kalite teknoloji nwaj pwen Fonksyon anti-dife, anti-entèferans Anti-pousyè, lapli ak bwouya Rekonesans egzat nan anviwònman difisil Kalite Navigasyon | 20m zòn k ap travay Ranje eskanè 270 ° 0.08 ° rezolisyon 45K / s pousantaj nwaj segondè HQPC meyè kalite teknoloji nwaj pwen Fonksyon anti-dife, anti-entèferans Anti-pousyè, lapli ak bwouya Rekonesans egzat nan anviwònman difisil Kalite Navigasyon | 25m zòn k ap travay Ranje eskanè 270 ° 0.33 ° rezolisyon Otomatik aprantisaj background adapte 10 gwoup anviwònman gwoup rejyonal yo Poligòn konvèks anviwònman, twa siyal endepandan Fonksyon anti-dife, anti-entèferans Ki enpèmeyab ak pousye. Avèk fonksyon chofaj Toujou aplikab nan anviwònman difisil endistriyèl | 30m zòn k ap travay Ranje eskanè 270 ° 0.08 ° rezolisyon 45K / s pousantaj nwaj segondè HQPC meyè kalite teknoloji nwaj pwen Fonksyon anti-dife, anti-entèferans Anti-pousyè, lapli ak bwouya Rekonesans egzat nan anviwònman difisil Kalite Navigasyon | 50m zòn travay Ranje eskanè 270 ° 0.5 ° rezolisyon Otomatik aprantisaj background adapte Multi-zòn siveyans gwoup, anviwònman kwadrilateral, twa siyal endepandan Ki enpèmeyab ak enpèmeyab, ak fonksyon chofaj Toujou aplikab nan anviwònman difisil endistriyèl |
| Aplikab a sekirite, gwo vitès transpò, robo komèsyal, endistriyèl AGV, lojistik | Aplikab a sekirite, pakin, entèraksyon sèvis, robo, AGV | Sekirite, trafik, aplikasyon entèaktif | Trafik, aplikasyon entèaktif | Aplikab a èpòt ak pò |
