Ka: Sekirite Pwoteksyon Upgrade nan Die-Distribisyon Atelye
Fon
Akòz apwòch la souvan nan operatè yo-wo presyon mouri-Distribisyon machin pou mwazi debogaj oswa pati retire, yon atelye mouri-Distribisyon se sijè a risk tankou pense mekanik ak fonn metal pwojeksyon . yo nan lòd yo konfòme yo ak kondisyon yo ki nan "Kenbe Zòn nan Operasyon inobsuded ak strikman entèdi pou yo te entèdi nan". Machin ", atelye a prezante yon sistèm tapi sekirite .
Solisyon
Upgrade pwoteksyon sekirite nan atelye mouri-Distribisyon
Kontwòl perimèt

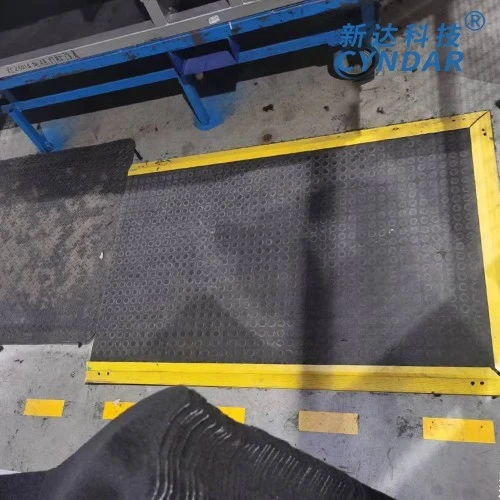

Yon tapi sekirite ak dimansyon Customized (1200 × 1800mm) se mete nan 1 . 5 mèt alantou machin nan mouri-Distribisyon yo fòme yon zòn izolasyon fizik . Tapi a te fè nan lou-devwa NBR materyèl, ak yon chaj dinamik nan 500kg ak yon estatik ki ka peze, epi yo ka kenbe yon estatik.
Kontwòl koneksyon
Tapi sekirite a lye ak kontwolè machin nan mouri nan tan reyèl . Lè yon moun aksidantèlman etap sou tapi an, tapi a imedyatman sorti yon siyal sispann nan relè a sekirite, ki koupe ekipman pou pouvwa a nan ekipman an nan 0 .
Amelyorasyon sekirite
Bann alyaj aliminyòm yo enstale sou kwen tapi an pou anpeche deplasman; Konbine avèk switch la limit sekirite pòt atelye, se pwoteksyon asirans doub reyalize .
Efè
Pousantaj aksidan redwi pa 95%: efektivman entèsepte pèsonèl ki soti nan erè k ap antre nan zòn ki gen gwo risk;
Efikasite pwodiksyon amelyore: diminye domaj ekipman ki te koze pa arè ijans, ak depans antretyen redwi pa 30%;
Konfòme li avèk estanda sekirite: pase ISO 13856-1 Presyon-sansib sètifikasyon aparèy pwoteksyon .
Baz ka:
Prensip teknik: presyon-sansib mekanis deklanche;
Senaryo Aplikasyon: Pwoteksyon perimèt nan machin mouri-Distribisyon;
Efè Verifikasyon: Diminye risk pou D '.
Paramèt mat sekirite
Telechaje bwochi pwodwi a pou wè tout paramèt
Sistèm pwoteksyon kapèt sekirite a ka detekte si gen moun ki nan zòn nan tap mete nan yon sèten peryòd tan, ak anpeche moun ki nan zòn nan soti nan posib aksidan pèsonèl ak danje ki te koze pa mouvman an nan machin nan . bay pwoteksyon sekirite ki nesesè pou pèsonèl k ap travay nan zòn ki gen danje ladan.
PSM 4- A * B - CDEF - G - H
| A | B | C | D | E | F | G | H | |
|
Modèl |
Lajè | Longè | Kantite sclices |
Deskripsyon gwosè |
Koulè/materyèl konfigirasyon |
Konfigirasyon rezistans |
Longè kab |
Contrôler |
|
PSM4 (default) |
L2: lajè pad sekirite |
L1: longè pad sekirite | L1: pa ekri |
A: Apre enstale ankadreman an deyò |
B: sifas kawotchou nwa (default) |
K: 4- kab debaz (default) |
3M: Creole konfigirasyon . pa ekri (default) |
SRC: relè sekirite |
|
PSM6 |
2: Splice 2 moso |
F: gwosè tapi nèt, ankadreman adisyonèl mande pou |
Y: jòn PVC (modèl) |
KF: 2 kouche nan 2 am |
6m: 6 mèt kab |
|||
| PSM11 |
3: Splice 3 moso |
P: gwosè tapi nèt, san ankadreman ekstèn |
H: Wouj PVC (modèl) |
R: Avèk rezistans tèminal (8.2kΩ) |
8m: 8 mèt kab |
|||
| 4: Splice 4 moso |
S: Kalite Customized |
Paramèt pad sekirite
|
Mat Sekirite |
||||||
|
Adapte yo ak ranje deteksyon |
Li apwopriye pou pèsonèl enspeksyon an jeneral kondisyon travay epi yo pa ka kenbe tèt ak machin kraze ak enpak objè lou . |
|||||
|
Rekòmande pou sèvi ak okazyon |
Apwopriye pou pwoteksyon sekirite nan zòn opere pèsonèl; PSM 4 - modèl regilye, tablo a difisil se plis mete-reziste ak dirab, epi li se apwopriye pou yon sèl bò pi gwo pase 400mm (default la se PSM4 san yo pa enstriksyon); PSM 6 - mou pad, plis reponn, ki pa Peye-bendable, apwopriye pou ti gwosè; PSM 11 - mou Matlasye, mens, ki pa Peye-bendable, wotè limite pou kote etwat; |
|||||
|
Endistri ki aplikab yo |
Endistri papye, endistri elektwonik, liy pwodiksyon otomobil soude, tou, tou, liy pwodiksyon, aplikasyon pou endistriyèl jeneral ak palletizers otomatik ak lòt aplikasyon limyè ak lou endistriyèl |
|||||
|
Dimansyon (mat nèt) |
Customized lajè ranje: 200mm -1000 mm Customized longè ranje: 200mm -2000 mm |
Sifas materyèl-psm4 |
PSM 4- kawotchou (patikil nwa pou anti-glise) oswa PVC (modèl wouj ak jòn pou anti-glise); |
|||
|
Fòm sele kwen |
Jòn aliminyòm kwen sele |
Sifas Materyèl-PSM6, PSM11 |
Difisil sèl |
|||
|
Maksimòm chaj ki akseptab (8 èdtan) |
Mwens pase oswa egal a 400n/cm2 |
Lavi mekanik psm4 |
＞1,000,000 |
|||
|
Maksimòm imidite (23 degre) |
95% (kondansasyon) |
Lavi mekanik psm6 |
＞800,000 |
|||
|
Tanperati anbyen (Itilizasyon anviwònman) |
-5 degre nan 55 degre (pa gen okenn glas oswa kondansasyon) |
Lavi mekanik PSM11 |
＞700,000 |
|||
|
Tanperati anbyen (Anviwònman Depo) |
-10 degre a 60 degre |
Kab |
4- Nwayo*0.32² kab kouvwi, 3m estanda (ka Customized ak long) |
|||
|
Fòs deklanche |
PSM 4- granmoun 30kg |
Psm6/11- granmoun 20kg |
Pwodiksyon kalite |
2no (pasif nòmalman louvri) |
||
|
Nivo pwoteksyon |
IP65 |
Koneksyon seri |
Koneksyon seri mwens pase 5/6 blòk pèmèt (oswa pa plis pase 4-5 mèt kare) |
|||
|
Epesè |
Psm 4-14 mm |
Psm 6-15 mm |
Psm 11-11 mm |
Kontwolè maksimòm vòltaj |
DC24V (Sèvi ak 0 V kontwòl) |
|
|
Tan repons |
＜ 30ms |
Oblije chanje aktyèl vòltaj |
Max .100 ma 5v |
|||
|
Pwa |
Sou 20kg/m² |
Pèmèt yon sèl zòn blòk |
1.5m² |
|||
|
Konfòme ak Aplikasyon estanda |
Sistèm pwoteksyon sekirite ki pa izolasyon ki konpoze de mat sekirite ak relè sekirite SRC106 satisfè nòm sa yo . en 1760-1 ISO 13856-2 EN62061 EN ISO 13849-1 en 60204-1 {{ |
|||||
